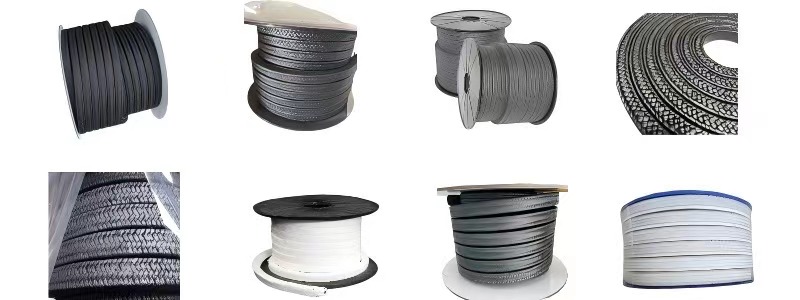

聚四氟乙烯石墨盘根简介

四氟石墨盘根是一种以聚四氟乙烯（PTFE）和石墨为核心成分，经专业编织工艺制成的高性能密封材料，部分产品会根据工况需求添加玻璃纤维、铜丝或不锈钢丝等增强成分，进一步优化结构稳定性。



在成分特性上，聚四氟乙烯为其提供了优异的化学稳定性和耐腐蚀性，可抵御酸、碱、盐、有机溶剂等绝大多数化学介质的侵蚀；石墨成分则赋予其低摩擦系数，有效减少设备运行时的磨损和能耗，同时显著提升耐高温性能——在有氧环境下长期使用耐温可达850℃，无氧环境下耐温能力更优。此外，通过交叉内锁、螺旋编织等工艺制成的盘根结构，兼具高强度与柔韧性，既能抵抗拉伸和撕裂，又能紧密贴合轴、填料箱等密封部位的形状，适配不同尺寸和工况的密封需求。



凭借这些综合优势，四氟石墨盘根可应用于石油化工行业的泵、阀门、反应釜，食品饮料行业的加工及灌装设备，以及造纸印刷行业的纸浆泵、管道等设备中，作为动密封或静密封部件，可靠防止流体泄漏，保障设备稳定运行。





基础特性

项目	参数	测试标准	特点
材质构成	PTFE纤维 + 石墨粉（20-30%）	DIN 3750	自润滑/耐高温
颜色	黑色（石墨复合）	目测	可定制白色（纯PTFE）
密度	1.8-2.2 g/cm³	ASTM D792	含浸润滑剂后降低5-8%
适用温度	-200℃ ~ +280℃	ASTM D3045	短期峰值320℃

机械性能

参数	标准值	增强型	测试方法
抗拉强度	≥15 MPa	≥22 MPa	ASTM D2256
压缩率	25-35%	20-30%	DIN 53853
回弹率	≥45%	≥50%	ISO 1856
磨损率（100h）	≤0.1mm	≤0.05mm	ASTM D6078

密封性能

密封性能	水密封	酸密封	测试条件
泄漏率	≤1×10⁻⁴ mL/min·m	≤5×10⁻⁴ mL/min·m	3MPa/150℃/24h
PV值极限	2.5 MPa·m/s	3.0 MPa·m/s	干摩擦条件
适用介质	水/蒸汽酸	强酸/有机溶剂	pH 0-14

规格参数

参数	标准范围	特殊定制
截面尺寸	3mm~50mm	1mm~100mm
编织结构	方形/圆形/扭制	多层复合编织
长度	5m/卷（±0.1m）	1-100m/卷
含油率	5-15%（可选）	无油（食品级）

认证标准

认证类型	标准编号	适用领域
食品级	FDA 21 CFR 177.1550	食品/制药
工业安全	ISO 9001	通用工业
环保	RoHS 2.0	出口欧盟
核电	RCC-M标准	核电站

应用对照表

工况	推荐型号	替代方案
高温泵阀密封	石墨含量25%	碳纤维盘根
食品机械	白色纯PTFE	硅胶密封圈
强酸环境	含浸特殊润滑剂型	陶瓷纤维盘根
高速旋转轴	增强型（+玻纤）	机械密封

经济性参数

型号	使用寿命	更换工时	综合成本（元/年）
标准型	1.5-2年	0.5h	120-180
增强型	3-5年	0.8h	80-120
食品级	2-3年	1h	200-300



关键说明：

1. 安装要点：

   - 轴表面粗糙度需控制在Ra0.8-1.6μm

   - 每圈填料切口应错开120°以上



2. 选型建议：

   - 旋转设备：选用石墨含量≥20%的增强型

   - 强酸工况：建议配合防腐涂层轴套使用



该产品已成功应用于：

- 石油化工高温泵密封（280℃/4MPa）

- 制药厂CIP系统（pH1-14交替工况）

- 核电站冷却水泵（RCC-M核级认证）
