一、产品简介

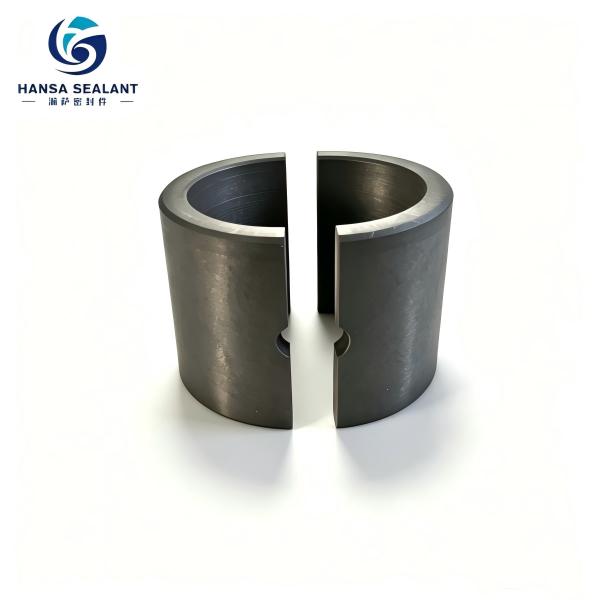

该部件为60%青铜粉填充PTFE开口分体轴套，基材为纯聚四氟乙烯，添加质量占比60%青铜粉末作为填充改性组分。
生产工艺：先将PTFE树脂与青铜粉粉体充分均匀混合，经模压压制生成毛坯坯料；毛坯经过高温烧结固化，获得实心青铜 - PTFE筒坯；再通过精密车削、开槽、切口加工，制成带开口缝隙、定位卡口的成品轴套。开口分体结构允许衬套收缩抱紧轴件，便于无压装配，广泛用作无油滑动轴承。
二、材料理化特性
| 项目 | 性能参数说明 |
| 摩擦系数 | 0.12 - 0.18，相比纯PTFE摩擦系数小幅上升；耐磨寿命大幅提升，可承受连续运转 |
| 使用温度区间 | -200℃～+260℃，瞬时峰值温度可达280℃ |
| 抗压性能 | 青铜填料显著提高抗压蠕变抗性，降低PTFE冷流（蠕变）变形，可承受较高径向载荷 |
| 导热能力 | 导热远优于纯PTFE，滑动摩擦热量可以快速导出，抑制工作面过热熔化 |
| 化学耐蚀性 | 保留PTFE主体耐腐能力；青铜组分不耐强氧化性酸、氨水，不适用于氨、浓硝酸工况 |
| 自润滑属性 | 材料本体自带润滑，无需持续供油，实现干摩擦无油运行 |
| 线膨胀系数 | 相较纯PTFE明显下降，温度变化时尺寸稳定性更好 |
| 硬度 | 肖氏D 60 - 68，硬度高于未填充PTFE |
三、典型应用领域
| 应用行业 | 具体零部件用途 |
| 液压设备 | 液压阀衬套、油缸导向套、泵体滑动轴套 |
| 通用工程机械 | 行走机构无油轴承、铰接位置开口衬套 |
| 压缩机行业 | 无油压缩机滑动支承套 |
| 冶金设备 | 输送辊导向轴承，高温低润滑支点 |
| 船舶机械 | 非强腐蚀环境下传动轴支撑衬套 |
| 自动化装备 | 重载输送线滑动支承件 |
四、选型与设计指南
说明：开口青铜 - PTFE轴套支持定制内外径与高度；下表为常用基准规格。
设计提示：开口缝隙装配后会收缩；壳体孔径必须严格匹配衬套外径，依靠过盈将开口收紧；轴‑衬套单边建议间隙0.07～0.15 mm。
| 序号 | 内径ID(mm) | 外径OD(mm) | 高度H(mm) | 备注 |
| 1 | 30 | 40 | 30 | 标准开口，带定位卡口 |
| 2 | 40 | 50 | 40 | 重载液压导向套 |
| 3 | 50 | 62 | 50 | 冶金输送支点衬套 |
| 4 | 60 | 72 | 60 | 泵设备支承衬套 |
设计要点
1. 允许线速度≤2.5 m/s；PV极限值：约1.8 MPa·m/s；超出PV限值会加速磨损发热。
2. 轴推荐表面粗糙度Ra0.8或者更优；轴材质建议淬火钢。
3. 介质限制：避开氨水、浓硝酸，强碱环境可以适配。
4. 开口卡槽：卡口用于装配定位，不可承受强力剪切冲击。
客户定制：可按需调整ID/OD/高度；可调整切口宽度，修改卡口样式。
五、使用与维护
1. 装配：装配时借助均匀压力压入外壳；严禁敲击单点猛砸，防止衬套开裂。开口缝隙装配后适当收窄，不可完全闭合卡死。
2. 试运行：正式负载运行前进行30 - 60分钟低速空载跑合，让摩擦工作面形成稳定转移润滑膜。
3. 润滑补充：标准工况干态运行；间断运转场景可少量涂抹锂基润滑脂进一步延长寿命，油脂仅作辅助。
4. 定期点检：定期检测衬套壁厚磨损量，当单边磨损超过0.3mm建议更换；留意是否出现异常升温。
5. 禁止工况：不允许颗粒型磨屑持续进入摩擦间隙；沙尘工况需要配套防尘密封结构。
六、发展趋势
1. 配方精细化：在60%青铜基础上微量添加石墨、二硫化钼复配填料，进一步降低摩擦系数，拓宽PV使用边界。
2. 精密加工升级：数控车削配合专用工装，控制开口缝隙、卡口尺寸公差，减少单件离散误差，适配批量自动化装配。
3. 结构拓展：除直筒开口衬套，逐步延伸带法兰的青铜 - PTFE滑动轴承件。
4. 绿色制造方向：粉体混料工序密闭回收粉尘，降低生产损耗，适配欧盟REACH管控出口标准。
七、市场应用拓展
1. 液压替代市场：大量替换部分铜金属轴套，减轻部件重量，免去持续供油维护，降低整机保养成本。
2. 海外工程机械备件市场：欧美、东南亚工程机械维修备件需求旺盛；开口分体式衬套拆装便捷，适合售后维保市场。
3. 边界拓展提示：强腐蚀化工设备不能选用该60%青铜填充等级，该类工况应当切换玻璃纤维、碳粉填充PTFE产品。
4. 业务方向：面向设备OEM厂商推行图纸定制加工，根据客户整机PV参数匹配壁厚与青铜填充占比。
八、总结、结语
60%青铜粉填充PTFE开口轴套有效解决纯PTFE冷流蠕变大、导热差的短板，兼顾聚四氟乙烯自润滑耐腐蚀优势与青铜填料的耐磨、高导热、抗蠕变性能；分体开口的结构简化装配作业，是液压装备、工程机械无油滑动支承的成熟选择。
