一、产品简介

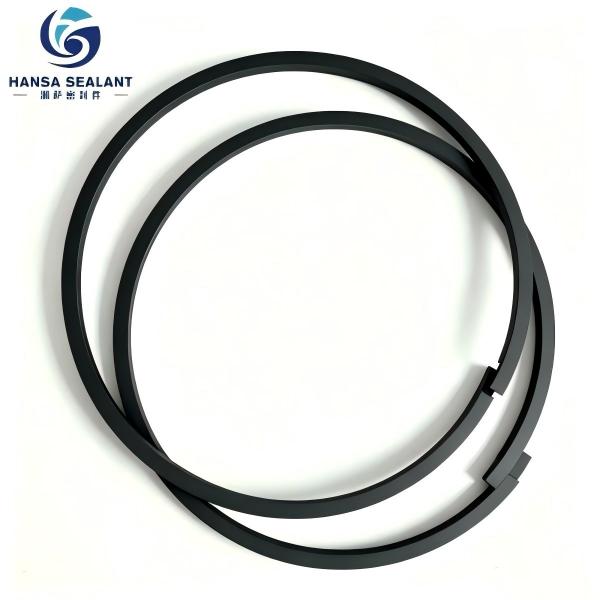

25%碳粉石墨填充PTFE加工件，是以纯聚四氟乙烯为基体，均匀填充25%配比碳粉+石墨复合改性填料，经模压、烧结、精密车削加工而成的高分子密封耐磨构件，常见形式为开口导向环、活塞环、支撑环，主流为斜切口开口圆环结构。

通过碳‑石墨填料改性，有效弥补纯PTFE耐磨性能差、易发生冷流蠕变的核心短板，同时完整保留PTFE耐化学腐蚀、宽温域适配、超低摩擦的核心优势。产品主要应用于往复、旋转工况下的活塞导向、承压支撑、设备减摩耐磨场景，不承担主密封功能，核心作用是限位抗磨、杜绝设备金属部件直接刮擦磨损。



二、核心性能特点

1. 低摩擦自润滑：石墨组分提供稳定固体自润滑效果，干摩擦无油工况下可稳定运行，摩擦系数远低于普通未改性工程塑料，适配间歇运转、无润滑特殊工况。

2. 优异耐磨抗蠕变：25%精准配比碳石墨填料，大幅抑制PTFE材料固有冷流（蠕变）缺陷，显著提升高压承压能力和耐磨使用寿命，杜绝高压工况下的永久变形失效问题。

3. 广谱耐化学腐蚀：继承PTFE基材超强耐介质特性，可耐受绝大多数工业油品、液压油、弱酸弱碱、水溶液等介质腐蚀，适配多化工、机械工况环境。

4. 宽工作温度区间：可在‑200℃～+260℃超宽温域内持续稳定工作，高低温环境下尺寸、摩擦、力学性能无明显衰减，适配极端温度工况。

5. 开口补偿结构：标准45°斜切开口设计，安装后可实现径向微量胀缩，精准适配缸体与活塞装配公差，自动补偿设备运行间隙，提升运行稳定性。

6. 尺寸稳定性优异：相较于纯PTFE产品，压缩永久变形性能大幅优化，高压、高频往复工况下不易挤压变形、鼓包，使用寿命大幅提升。

7. 工况适配局限性：碳石墨填料赋予材料弱导电性，不适用于绝缘工况；不耐强氧化性介质、熔融碱金属环境；材质硬度有限，禁止用于含硬质尖锐颗粒的强磨蚀工况。



三、材料类型与规格体系

1. 材料配比

标准配比为75%纯PTFE+25%碳粉+石墨复合填料，其中碳粉负责提升材料硬度、结构强度与抗压缩性能，石墨负责强化自润滑、降低摩擦系数，二者协同实现性能平衡。行业主流改性配比包含15%、25%、40%碳石墨填充PTFE，其中25%配比为液压油缸、通用机械耐磨件标准优选牌号。

2. 常见产品形态

主流形态：开口导向环、活塞支撑环、斜切口耐磨环（液压油缸专用）；非标形态：无开口整环、耐磨垫片、滑动滑块、轴套、各类精密异形车削零件。

3. 标准化规格体系

尺寸参数：内径ID（适配活塞外径）、外径OD（匹配缸筒内径）、截面宽度、截面高度，支持公制/英制非标定制；开口形式：45°标准斜切口、直切口、阶梯切口；加工公差：精密CNC车削，常规公差±0.05~±0.15mm，可按需收紧精密公差；表面状态：原生哑光黑色，无喷涂、无二次涂层，材质性能无损耗。



四、技术参数与性能指标

检测项目	性能指标
填料含量	25%碳+石墨复合填料，75%PTFE基材
密度	2.10‑2.25 g/cm3
连续使用温度	‑200℃ ～ +260℃
干摩擦系数	0.08‑0.18
压缩永久变形（24h，23℃）	＜8%
邵氏硬度D	55‑65
抗拉强度	≥14 MPa
断裂伸长率	120‑180 %
最高工作压力	≤40MPa（导向支撑工况
介质兼容性	矿物液压油、合成油、水‑乙二醇、弱酸弱碱；不耐熔融碱金属、强氟化介质、强氧化剂
导电特性	弱导电，表面电阻10⁴‑10⁶Ω

注：以上为标准实验室试样数据，实际产品性能受加工工艺、设备工况、运行速度、介质环境影响略有浮动。



五、典型应用领域

1. 液压气动行业：工程机械、注塑机、冶金设备液压油缸的活塞导向环、活塞杆支撑环，杜绝活塞与缸筒金属直接接触磨损。

2. 往复压缩设备：往复压缩机、空压机活塞支撑环、导向环，适配高频往复无油、少油润滑工况。

3. 石油化工设备：往复泵、工业阀门、化工流体设备耐磨滑动环，适配耐腐蚀、连续运行工况。

4. 通用机械装备：各类旋转轴耐磨衬环、滑动耐磨垫片、无油润滑滑动部件，适配间歇运转设备。

5. 冶金重型设备：高温液压系统、重载往复运动设备的耐磨支撑部件，适配高温、中高压重载工况。

特别说明：本产品为导向支撑配件，非主密封件，实际使用需搭配O形圈、格来圈、挡圈等密封元件组成成套密封系统。



六、加工、连接与安装指南

1. 核心加工工艺

采用优质碳石墨填充PTFE模压烧结棒料/管坯为原材料，经高精度CNC车削整体成型、标准化开口切口加工、精细化去毛刺、尺寸精度校验、外观检测五道核心工序完成生产。产品无法热熔焊接、粘接固定，全程依靠机械过盈配合、卡槽定位装配，结构稳定无脱落风险。

2. 标准化安装要点

2.1 方位适配：开口导向环安装于活塞沟槽内，开口间隙需错开设备主力受力方向，严禁开口对齐活塞受力面，避免局部磨损加剧、变形失效。

2.2 前期预处理：装配前彻底清理活塞沟槽、缸筒内壁，去除毛刺、铁屑、杂质，避免尖锐棱角割伤产品；可薄涂兼容型润滑脂辅助装配，降低安装阻力。

2.3 装配操作：利用产品弹性适度撑开开口环完成安装，禁止暴力撬掰、挤压，防止产品开裂、缺口、塑性变形。

2.4 沟槽适配：严格按照产品截面尺寸设计沟槽宽度、深度，预留合理装配间隙；间隙过小易造成产品挤压鼓包、卡滞，间隙过大会导致零件窜动、异常磨损。

2.5 配对要求：缸筒内壁推荐粗糙度Ra 0.2‑0.8μm，粗糙金属内壁会大幅加速导向环磨耗，缩短设备使用寿命。



七、选型决策矩阵

本矩阵基于产品核心性能，结合各类工业工况精准划分，从应用场景、首要性能要求、推荐等级、关键注意事项四大维度明确选型标准，适配快速精准选型。

应用场景	首要性能要求	推荐等级	关键注意事项
中压常规液压油缸（工程机械、注塑机、通用油缸，压力≤40MPa）	耐磨抗蠕变、低摩擦自润滑、尺寸稳定、耐液压油腐蚀	★★★★★	行业通用标准配比，性价比、性能适配性最优；需搭配标准密封件使用，保证沟槽尺寸匹配，避免间隙异常磨损
无油/少油干运转往复设备（空压机、间歇运行机械）	自润滑性强、干摩擦耐磨、无润滑介质适配性好	★★★★★	依托石墨组分实现无油自润滑，可长期干运转；避免高速冲击负载，防止局部应力集中开裂
高低温工况设备（-200℃低温、260℃高温恒定工况）	宽温域性能稳定、高低温无变形、力学性能不衰减	★★★★☆	适配绝大多数极端温度工况，严禁在温度骤变冲击极强的高频工况长期使用，易加速老化
常规弱酸弱碱、油水化工介质工况	耐化学腐蚀、介质适配性广、长期运行稳定	★★★★☆	可耐受常规腐蚀介质，禁止接触强氧化剂、熔融碱金属、高纯氟介质，会造成材料快速失效



八、行业定制解决方案

1. 非标尺寸定制：支持各类特殊内径、外径、截面规格、异形结构加工，可按客户图纸、样品精准复刻，适配小批量打样、大批量量产需求，覆盖公制、英制全规格体系。

2. 材料配方微调：可切换15%、25%、30%梯度碳石墨配比，按需平衡产品耐磨性能、摩擦系数、结构硬度，适配不同强度工况需求。

3. 特殊工艺处理：可提供钠化表面处理、精磨抛光等定制工艺，满足粘接复合、超高精度装配等特殊使用场景。

4. 成套组件配套：可配套O型圈、挡圈、密封环等配件，提供油缸密封、耐磨支撑成套组件，实现一站式供货，降低客户采购、装配成本。

5. 精密公差定制：针对高端精密液压、智能装备场景，可收紧产品尺寸公差、提升表面光洁度，满足高精度设备运行要求。



九、储存与维护

1. 储存环境要求：需存放于常温、干燥、通风室内环境，避免长期阳光暴晒、靠近高温热源、潮湿积水区域，防止材料老化、形变。

2. 存放规范：环形产品平放堆叠，禁止超高重压堆叠；开口件单独摆放，避免外力挤压造成开口闭合、永久变形，保证产品尺寸精度。

3. 储存周期：PTFE改性材料性能稳定性极强，无硬性过期失效标准，常规环境下可长期储存；为保证最佳使用性能，建议库存周转周期不超过5年。

4. 设备维护与更换：设备大修、拆解保养时需全面检查导向环状态，出现明显磨损、缺口、开裂、永久变形、弹性失效等问题，必须同步更换，避免磨损零件刮伤缸筒、影响设备运行精度。

5. 化学品储存禁忌：禁止与强氧化性化学品、强碱、氟化物等腐蚀性试剂混存、长期接触，防止材料性能衰减。



十、发展趋势

1. 多元复配填料升级：在25%碳石墨基础配方上，复配二硫化钼、纳米耐磨填料等新材料，进一步降低摩擦系数、提升高速耐磨性能，适配高端高速往复、旋转设备工况。

2. 超高精密加工迭代：依托高精度数控加工设备，实现微米级公差控制，适配液压装备小型化、高压化、精密化的行业发展趋势。

3. 环保洁净配方优化：改良石墨析出工艺，降低粉尘脱落风险，研发低析出、洁净型产品，适配食品机械、医疗设备、精密洁净装备场景。

4. 复合结构升级：推进碳石墨PTFE与金属基体、高强度工程塑料复合成型，兼顾高分子材料自润滑、耐腐蚀优势与金属结构高强度、抗冲击优势，拓宽重载工况适配范围。

5. 智能化品质管控：优化坯料烧结、成型、加工全流程数字化管控，减少批次性能波动，实现产品性能标准化、稳定化量产。



十一、市场应用拓展

1. 新能源装备领域：广泛应用于储能液压设备、锂电工程机械、新能源专用液压油缸耐磨导向部件，替代进口高端配件，大幅降低设备生产成本。

2. 海洋工程装备领域：依托优异的耐潮湿、耐油品腐蚀性能，适配海工液压油缸、船舶往复设备耐磨支撑场景，适配复杂海洋工况。

3. 通用设备国产化替代：全面替代进口空压机、压缩机、液压设备碳石墨PTFE配件，实现高端零部件国产化，打破进口垄断。

4. 外贸市场拓展：覆盖欧美、东南亚、俄罗斯等海外工程机械、液压配件售后市场，支持公制、英制全规格定制，适配全球OEM配套及售后维保需求。

5. 特种低温装备领域：依托极致耐低温性能，拓展低温液压、冷冻设备、航空航天小型耐磨支撑部件应用场景，填补特种工况配件空白。



十二、结语

25%碳粉石墨填充PTFE加工件是改性聚四氟乙烯耐磨零部件中的成熟标杆产品，通过碳石墨复合改性技术，彻底解决了纯PTFE材料易蠕变、不耐磨的核心痛点，同时完美兼容耐腐蚀、自润滑、超宽温域、低摩擦等多重优势，是液压往复设备、通用机械、化工装备的核心耐磨导向配件。

产品凭借均衡的性能、高性价比、可定制化的优势，广泛适配各类工业常规工况，通过科学选型、标准化安装、规范维保，可有效提升整机设备运行稳定性，大幅延长设备使用寿命。在制造业国产化升级、高端装备迭代、外贸市场扩容的行业趋势下，25%碳粉石墨PTFE加工件的应用场景持续拓宽，在工程机械、冶金石化、新能源、海工装备等领域具备广阔的市场发展空间。
